Оборудование переездов шлагбаумами
Автоматические, полуавтоматические шлагбаумы и электрошлагбаумы должны перекрывать не менее половины проезжей части автомобильной дороги с правой стороны по ходу движения транспортных средств. Левая сторона дороги шириной не менее 3 м не перекрывается. При необходимости допускается установка указанных шлагбаумов нестандартной длины.
Механизированные шлагбаумы, как правило, должны перекрывать всю проезжую часть дороги и иметь сигнальные фонари, применяемые в темное время суток, а также днем при плохой видимости (туман, метель и другие неблагоприятные условия).
Сигнальные фонари, установленные на заградительных брусьях механизированных шлагбаумов, должны подавать в сторону автодороги:
при закрытом положении шлагбаумов – красные сигналы (огни) при открытом положении шлагбаумов – (огни) В сторону железнодорожного пути -контрольные прозрачно – (огни) как при открытом, так и при закрытом положении шлагбаумов.
С правой стороны на обочине автодороги с обеих сторон переезда, чтобы их брусья при закрытом положении располагались на высоте 1 – 1,25 м от поверхности проезжей части дороги
При этом механизированные шлагбаумы располагаются на расстоянии не менее 8,5 и не более 14 м от крайнего рельса, автоматические, полуавтоматические шлагбаумы и электрошлагбаумы – на расстоянии не менее 6, 8, 10 м от крайнего рельса в зависимости от длины заградительного бруса (4, 6, 8 м).
Шлагбаумы устанавливают с правой стороны на обочине автодороги с обеих сторон переезда, чтобы их брусья при закрытом положении располагались на высоте 1 – 1,25 м от поверхности проезжей части дороги.
При этом механизированные шлагбаумы располагаются на расстоянии не менее 8,5 и не более 14 м от крайнего рельса.
автоматические, полуавтоматические шлагбаумы и электрошлагбаумы – на расстоянии не менее 6, 8, 10 м от крайнего рельса в зависимости от длины заградительного бруса (4, 6, 8 м).
Для ограждения переезда при производстве ремонта пути, сооружений и устройств должны использоваться запасные горизонтально – поворотные шлагбаумы ручного действия, установленные на расстоянии не менее 1 м от основных шлагбаумов в сторону автодороги и перекрывающие проезжую часть полностью
Эти шлагбаумы должны иметь приспособления для закрепления их в открытом и закрытом положениях и навешивания сигнального фонаря
Окрашивают чередующимися полосами красного и белого цвета, наклоненными (если смотреть со стороны автомобильной дороги) вправо по горизонтали под углом 45 – 50 градусов
Ширина полос – 500 – 600 мм
Конец заградительного бруса должен иметь красную полосу шириной 250 – 300 мм
Брусья шлагбаумов оборудуют световозвращающими устройствами красного цвета.
Нормальное положение автоматических и полуавтоматических шлагбаумов открытое
электрошлагбаумов и механизированных шлагбаумов – закрытое
В отдельных случаях на переездах с интенсивным движением транспортных средств, а также на переездах, переданных на обслуживание работников других служб, нормальное положение электрошлагбаумов и механизированных шлагбаумов может быть установлено открытое.
При нормально закрытом положении шлагбаумов они открываются только для пропуска транспортных средств при отсутствии приближающегося поезда
II. Требования к устройству и оборудованию железнодорожных переездов
15. Для обеспечения безопасности движения на железнодорожных переездах применяются следующие устройства:
1) шлагбаум при оборудовании железнодорожного переезда автоматической переездной светофорной сигнализацией;
2) устройство, при включении (работе) которого запрещается выезд железнодорожного подвижного состава (поезда) на железнодорожный переезд (далее — заградительная сигнализация);
3) устройство автоматического включения при приближении поезда сигнальных показаний переездных светофоров и звуковой сигнализации, запрещающих движение через железнодорожный переезд автотранспорту (далее — автоматическая переездная светофорная сигнализация) ;
Подпункт 80 пункта 3 ГОСТ Р 53431-2009 «Национальный стандарт Российской Федерации. Автоматика и телемеханика железнодорожная. Термины и определения», введенного в действие приказом Ростехрегулирования от 27 ноября 2009 г. N 523-ст (М., «Стандартинформ», 2010), с изменением ГОСТ Р 53431-2009 «Автоматика и телемеханика железнодорожная. Термины и определения» (М., «Стандартинформ», 2012) (далее — ГОСТ Р 53431-2009).
4) устройство переездной сигнализации, при которой переездные светофоры имеют дополнительную сигнальную головку с бело-лунным мигающим сигналом (огнем), свидетельствующим об отсутствии приближающегося к железнодорожному переезду железнодорожного подвижного состава (поезда) и исправности устройств сигнализации (далее — автоматическая светофорная сигнализация с бело-лунным мигающим огнем);
5) переездная сигнализация, дополненная заградительными брусьями шлагбаумов, которые опускаются и поднимаются автоматически (далее — автоматическая светофорная сигнализация с автоматическими шлагбаумами);
6) переездная сигнализация, дополненная заградительными брусьями шлагбаумов, опускание которых осуществляется автоматически при приближении железнодорожного подвижного состава (поезда), а выключение сигнализации и подъем заградительных брусьев шлагбаумов — от нажатия кнопки дежурным по переезду после проследования железнодорожного подвижного состава (поезда) за железнодорожный переезд (далее — автоматическая светофорная сигнализация с полуавтоматическими шлагбаумами);
7) переездная сигнализация, дополненная заградительными брусьями шлагбаумов, управление которыми осуществляется дежурным по переезду с щитка управления (далее — автоматическая светофорная сигнализация с электрошлагбаумами);
8) переездная сигнализация, при которой извещение дежурного по переезду о приближении железнодорожного подвижного состава (поезда) к железнодорожному переезду подается оптическим и акустическим сигналом, а включение и выключение технических средств ограждения железнодорожного переезда осуществляет обслуживающий дежурный по переезду (далее — оповестительная сигнализация) ;
9) железнодорожный светофор, сигнальные показания которого передаются на железнодорожных переездах для водителей автотранспортных средств (транспортный светофор тип Т6, Т6.д, Т10 ) (далее — переездной светофор);
Приложение А к ГОСТ Р 52282-2004 «Национальный стандарт Российской Федерации. Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний», введенного в действие приказом Ростехрегулирования от 15 декабря 2004 г. N 109-ст (М., «ИПК «Издательство стандартов», 2005), с изменениями ГОСТ Р 52282-2004 «Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний» («ИУС «Национальные стандарты», 2019, N 4).
10) устройство зависимости между переездной сигнализацией и специальными светофорами для организации движения железнодорожного подвижного состава (поезда) через железнодорожный переезд, сигнализирующее красным и бело-лунным сигналом (огнем) может применяться только на подъездных путях при невозможности оборудования (расчетной длины) участков приближения (далее — светофорная сигнализация);
11) противотаранные устройства (далее — ПТУ );
Подпункт 3.17 пункта 3 ГОСТ Р 57362-2016 «Национальный стандарт Российской Федерации. Устройства противотаранные управляемые. Классификация. Термины и определения», введенного в действие приказом Росстандарта от 16 декабря 2016 г. N 2041-ст (М., «Стандартинформ», 2017).
12) устройство заграждения железнодорожного переезда (далее — УЗП );
Подпункт 2.9.22 пункта 2.9 ГОСТ 34530-2019 «Межгосударственный стандарт. Транспорт железнодорожный. Основные понятия. Термины и определения», введенного в действие приказом Росстандарта от 24 сентября 2019 г. N 748-ст (М., «Стандартинформ», 2019).
13) табло обратного отсчета времени до включения красных сигналов (огней) на переездных светофорах;
14) автоматическая переездная светофорная сигнализация с автоматическими шлагбаумами и (или) устройство автоматизированного удаленного управления и (или) контроля свободности зоны железнодорожного переезда.
16. Порядок оборудования железнодорожных переездов устройствами, предусмотренными подпунктами 13, 14 пункта 15 Условий, и порядок их использования устанавливаются локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.
17. На технологические проезды, на которых не обеспечиваются условия видимости в соответствии с нормами, приведенными в таблице N 3 Условий, оборудуются дорожные зеркала. Определение места установки дорожного зеркала и поворота поверхности отражателя по отношению к водителю транспортного средства осуществляется с учетом обеспечения видимости приближающегося железнодорожного подвижного состава (поезда).
Нормы обеспечения видимости поезда, приближающегося
к железнодорожному переезду
Скорость движения железнодорожного подвижного состава, (поезда), км/ч
Расстояние видимости, м, не менее
Железнодорожные переезды, расположенные на железнодорожных путях общего пользования, оборудуются владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования работающими в автоматическом режиме специальными техническими средствами, имеющими функции фото- и киносъемки, видеозаписи, для фиксации нарушений правил проезда через железнодорожные переезды (далее — специальные технические средства) в соответствии с требованиями пункта 8 Правил оборудования железнодорожных переездов, расположенных на железнодорожных путях общего пользования, работающими в автоматическом режиме специальными техническими средствами, имеющими функции фото- и киносъемки, видеозаписи, обеспечения обслуживания таких специальных технических средств, а также передачи информации о выявленных с помощью этих специальных технических средств нарушениях правил проезда через железнодорожные переезды в органы государственного контроля (надзора), утвержденных постановлением Правительства Российской Федерации от 19 сентября 2020 г. N 1504 .
Собрание законодательства Российской Федерации, 2020, N 39, ст. 6078.
Работоспособность специальных технических средств определяется в ходе проведения ежегодного комиссионного обследования железнодорожных переездов в соответствии с пунктом 4 Условий. Срок устранения выявленных неисправностей должен составлять не более 30 календарных дней с даты проведения комиссионного обследования железнодорожного переезда.
18. На железнодорожных путях общего пользования не допускается открывать железнодорожные переезды:
1) I, II и III категорий;
2) на участках со скоростями движения поездов более 140 км/ч;
3) IV категории при пересечении трех и более железнодорожных путей общего пользования, при пересечениях железнодорожных путей общего пользования в выемках и других местах, где не обеспечены условия видимости, приведенные в таблице N 3 Условий, в границах железнодорожных станций, а также в случаях, когда требуется обслуживание железнодорожных переездов дежурным по переезду.
Не допускается открытие трамвайного и троллейбусного движения на эксплуатируемых железнодорожных переездах.
Открытие вновь автобусного движения на железнодорожных переездах допускается с разрешения владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования при условии оборудования железнодорожного переезда переездной сигнализацией и решения комиссии, указанной в пункте 4 Условий.
На нерегулируемых железнодорожных переездах водителям транспортных средств, находящихся на удалении не более 50 м от ближнего рельса, обеспечивается видимость поезда, приближающегося с любой стороны в соответствии с нормами обеспечения видимости поезда, приведенными в таблице N 3 Условий .
19. Железнодорожные переезды располагаются на прямых участках железнодорожных путей и автомобильных дорог вне пределов выемок и мест, где не обеспечиваются условия видимости в соответствии с нормами, приведенными в таблице N 3 Условий.
Пересечение железнодорожных путей автомобильными дорогами осуществляется под прямым углом. При невозможности выполнения этого условия острый угол между пересекающимися железнодорожными путями и автомобильными дорогами составляет не менее 60°. Действующие железнодорожные переезды, расположенные под более острым углом, переустраиваются при реконструкции автомобильных дорог и (или) железнодорожных путей.
На нерегулируемых железнодорожных переездах для обеспечения безопасности движения поездов и транспортных средств разрешается устанавливать горизонтально-поворотные шлагбаумы, перекрывающие полностью проезжую часть автомобильных дорог при производстве маневровых работ.
20. На железнодорожных переездах на протяжении не менее 10 м от крайнего рельса автомобильная дорога в продольном профиле должна иметь горизонтальную площадку, в том числе создаваемую кривой большого радиуса, или уклон, обусловленный превышением одного рельса над другим, когда пересечение находится в кривом участке железнодорожного пути.
Продольный уклон подходов автомобильной дороги к железнодорожному переезду на протяжении не менее 20 м перед горизонтальной площадкой должен составлять не более 0,05%о (промилле).
При реконструкции и строительстве новых автомобильных дорог подходы к железнодорожным переездам на протяжении не менее 10 м от крайнего рельса автомобильная дорога в продольном профиле должна иметь горизонтальную площадку.
Подходы автомобильной дороги к железнодорожному переезду на протяжении не менее 50 м следует проектировать с продольным уклоном не более 0,03%о (промилле). При подходах к железнодорожному переезду автомобильных грунтовых дорог (без твердого покрытия) до шлагбаума или при отсутствии шлагбаума на расстоянии не менее 10 м от ближайшего рельса по пути следования собственником (владельцем) участков автомобильных дорог по согласованию с владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования устраивается твердое покрытие.
21. Вновь создаваемые защитные насаждения и (или) защитные лесные насаждения, находящиеся в защитных полосах лесов, расположенных в границах полос отвода железных дорог и придорожных полос автомобильных дорог, установленных в соответствии с законодательством Российской Федерации о железнодорожном транспорте, законодательством об автомобильных дорогах и о дорожной деятельности, должны обеспечивать водителям транспортных средств на расстоянии 50 м и менее от железнодорожного переезда видимость приближающегося к нему поезда на расстоянии не менее 500 м .
Пункт 2 части 1 статьи 114 Лесного кодекса Российской Федерации (Собрание законодательства Российской Федерации, 2006, N 50, ст. 5278; 2018, N 53, ст. 8464).
22. Ширина проезжей части железнодорожного переезда должна быть равна ширине проезжей части автомобильной дороги, но не менее 6 м, а ширина настила железнодорожного переезда в местах прогона скота — не менее 4 м.
Конструкция настила железнодорожного переезда утверждается локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.
Величины возвышения междурельсового настила над верхом головки рельсов , отклонения верха головки рельса железнодорожных путей, расположенных в пределах проезжей части автомобильной дороги, относительно поверхности покрытия и отдельные углубления и впадины в покрытии междурельсового пространства (настиле) должны соответствовать требованиям, приведенным в таблице 5.3 пункта 5.2 ГОСТ Р 50597-2017.
Подпункт 64 пункта 4 ГОСТ Р 50542-93 «Государственный стандарт Российской Федерации. Изделия из черных металлов для верхнего строения рельсовых путей. Термины и определения», введенного в действие постановлением Госстандарта России от 30 марта 1993 г. N 97 (М., «Стандартинформ», 2006) (далее — ГОСТ Р 50542-93).
Для обеспечения беспрепятственного прохода колесных пар железнодорожного подвижного состава (поезда) в пределах переездного настила используются желоба. Ширина желоба устанавливается в пределах от 75 до 110 мм, а глубина — не менее 45 мм.
Требования к покрытию проезжей части в границах железнодорожного переезда и срокам устранения дефектов устанавливаются подпунктом 5.2.4 и таблицей 5.3 пункта 5.2 ГОСТ Р 50597-2017.
23. На железнодорожных переездах, обслуживаемых дежурным по переезду, внутри колеи каждого железнодорожного пути (на однопутных участках — с обеих сторон) на расстоянии от 0,75 до 1,00 м от края настила владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования должны быть закреплены приспособления в виде металлических трубок для установки переносных сигналов остановки железнодорожного подвижного состава (поезда) (красного щита, фонаря), а также приспособления для определения нижнего негабарита железнодорожного подвижного состава (поезда) (рисунок N 1).

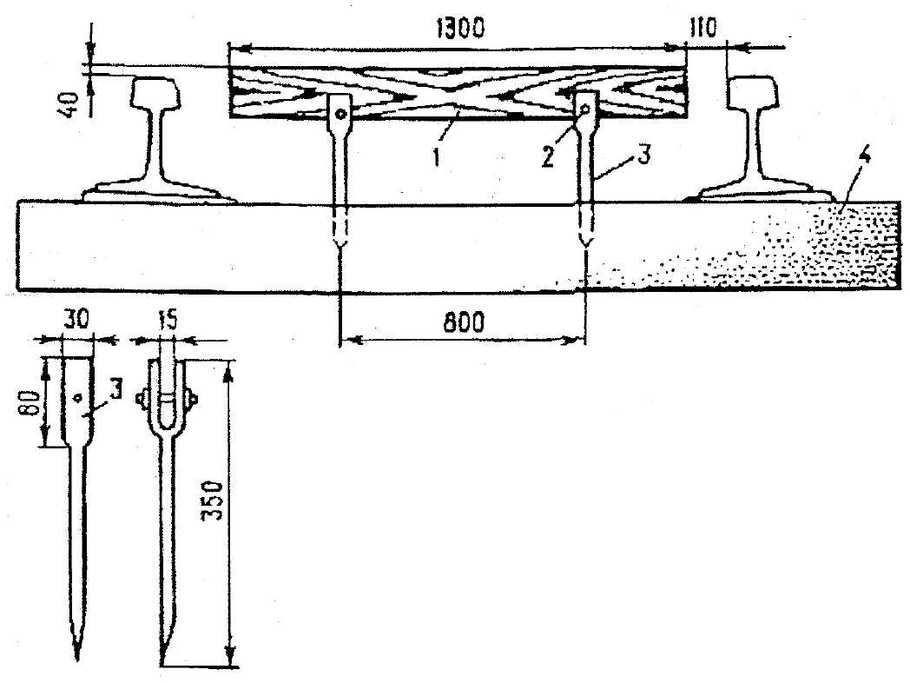

Рисунок N 1. Приспособление для обнаружения нижнего
негабарита в железнодорожном подвижном составе:
1 — деревянная планка размером 140 x 1300 x 15 мм;
2 — болт или валик;
3 — металлический штырь;
24. Стойки шлагбаумов, мачты светофоров переездной сигнализации, ограждений, перил и столбиков сигнальных дорожных должны быть установлены владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования на расстоянии не менее 0,75 м от края проезжей части автомобильной дороги.
Направляющие (сигнальные) столбики должны соответствовать требованиям пунктов 5 — 7 ГОСТ Р 50970-2011 «Национальный стандарт Российской Федерации. Технические средства организации дорожного движения. Столбики сигнальные дорожные. Общие технические требования. Правила применения» и пункта 5 ГОСТ 32843-2014 «Межгосударственный стандарт. Дороги автомобильные общего пользования. Столбики сигнальные дорожные. Технические требования» и устанавливаться в соответствии с ГОСТ 33151-2014 «Межгосударственный стандарт. Дороги автомобильные общего пользования. Элементы обустройства. Технические требования. Правила применения» .
Введенного в действие приказом Росстандарта от 22 апреля 2011 г. N 54-ст (М., «Стандартинформ», 2011) (далее — ГОСТ 33151-2014).
Введенного в действие приказом Росстандарта от 7 апреля 2015 г. N 225-ст (М., «Стандартинформ», 2015).
Введенного в действие приказом Росстандарта от 23 июля 2015 г. N 959-ст (М., «Стандартинформ», 2015).
25. Для прогона скота на железнодорожных переездах устанавливаются перила или ограждения барьерного типа из железобетона, дерева или металла высотой не менее 1,2 м, а к запасным шлагбаумам подвешиваются заградительные сетки.
26. Ограждения железнодорожных переездов должны быть окрашены владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования в соответствии с требованиями пункта 5.2 ГОСТ 33151-2014.
27. В границах железнодорожных переездов и на подходах к ним со стороны автомобильной дороги ТСОДД устанавливаются на основании ПОДД.
Для разделения транспортных потоков противоположных направлений (осевая линия) на автомобильных дорогах (при числе полос для движения две или более) перед железнодорожными переездами наносится разметка 1.1 на протяжении 100 м от ближнего рельса.
Приложение Г «Разметка дорожная по ГОСТ Р 51256-2018» к ГОСТ Р 52289-2019.
Разметка 1.12 «Стоп-линия» наносится на расстоянии не менее 5 м от шлагбаума или светофора, а при их отсутствии — на расстоянии не менее 10 м от ближнего рельса в одном створе со знаком 2.5 «Движение без остановки запрещено» .
Для обозначения границ полос движения при их числе две или более для одного направления движения перед железнодорожными переездами не менее чем за 20 м при допускаемой скорости движения транспортных средств не более 60 км/час и 40 м — при скорости более 60 км/час от разметки 1.12 «Стоп-линии» наносится разметка 1.3 .
Приложение Г «Разметка дорожная по ГОСТ Р 51256-2018» к ГОСТ Р 52289-2019.
28. Железнодорожные переезды и участки автомобильных дорог на подходах к ним оборудуются ТСОДД и информационными щитами при строительстве железнодорожных переездов и проведении ремонтных работ, а также обустройстве участков автомобильных дорог при закрытии железнодорожных переездов.
29. Железнодорожные переезды, расположенные в населенных пунктах, при подходах к ним автомобильной дороги, имеющей тротуары, обустраиваются владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования пешеходными дорожками.
30. УЗП устанавливаются в проезжую часть автомобильной дороги на одном уровне с ее покрытием. После опускания шлагбаумов должен обеспечиваться подъем плиты УЗП в сторону приближающегося автотранспорта на высоту 0,45 0,05 м, полностью перегораживая проезжую часть автомобильной дороги. Конструкция УЗП должна обеспечивать перевод в горизонтальное положение плит под воздействием колес транспортных средств для освобождения переезда. Устройства УЗП не должны допускать подъем плиты при нахождении в ее зоне транспортного средства.
31. Перед железнодорожными переездами на железнодорожных путях устанавливаются предупредительные сигнальные знаки «С» .
Пункт 82 приложения N 1 к ПТЭ.
32. Перед железнодорожными переездами устанавливаются знаки 1.3.1 «Однопутная железная дорога» или 1.3.2 «Многопутная железная дорога» .
33. Перед нерегулируемыми железнодорожными переездами устанавливается знак 2.5 «Движение без остановки запрещено».
34. На подходах к месту для прогона скота на расстоянии не менее 20 м от крайних рельсов владельцем инфраструктуры железнодорожного транспорта общего транспорта или владельцем железнодорожных путей необщего пользования устанавливаются таблички: «Берегись поезда! Место прогона скота», а на расстоянии от 3 до 4 м от крайнего рельса поперек дорожек для прогона скота — столбики для предотвращения выезда на железнодорожный путь транспортных средств.
35. На электрифицированных железнодорожных линиях с обеих сторон железнодорожного переезда владельцем автомобильной дороги устанавливаются знаки 3.13 «Ограничение высоты» с цифрой на знаке «4,5 м» на расстоянии не менее 5 м от шлагбаума, а при их отсутствии — не менее 14 м от крайнего рельса.
36. На подходах к железнодорожным переездам со стороны автомобильных дорог перед шлагбаумами, а где их нет — перед знаком 1.3.1 «Однопутная железная дорога» или 1.3.2 «Многопутная железная дорога» на основании ПОДД владельцами автомобильных дорог устанавливаются предупреждающие знаки 1.1 «Железнодорожный переезд со шлагбаумом» или 1.2 «Железнодорожный переезд без шлагбаума» .
37. Железнодорожные переезды, обслуживаемые дежурным по переезду, оборудуются шлагбаумами, а дежурство на них в зависимости от местных условий устанавливается круглосуточно или некруглосуточно.
По решению владельца инфраструктуры или владельца железнодорожных путей необщего пользования шлагбаумами оборудуются железнодорожные переезды, не обслуживаемые дежурным по переезду. Перечень таких железнодорожных переездов и порядок их обслуживания устанавливается локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.
Некруглосуточная работа железнодорожных переездов устанавливается на железнодорожных переездах необщего пользования, на железнодорожных переездах общего пользования, расположенных на малоинтенсивных участках железнодорожных путей общего пользования. При этом исключается доступ посторонних лиц к щиткам управления автоматической переездной светофорной сигнализацией и УЗП.
Перед прекращением работы железнодорожного переезда автоматические (полуавтоматические, электрические) шлагбаумы устанавливаются дежурным по переезду в горизонтальное положение, а запасные шлагбаумы, полностью перекрывающие проезжую часть автомобильной дороги, устанавливаются в заградительное положение и запираются навесным замком.
Железнодорожные переезды, расположенные на малоинтенсивных железнодорожных путях общего пользования и железнодорожных путях необщего пользования и оборудованные горизонтально-поворотными шлагбаумами, владелец инфраструктуры железнодорожного транспорта общего пользования или владелец железнодорожных путей необщего пользования оборудует светофорной сигнализацией, управляемой составительской бригадой или составом работников, которые осуществляют управление и обслуживание локомотивов, мотор-вагонного подвижного состава (далее — локомотивные бригады). До оборудования данных железнодорожных переездов светофорной сигнализацией на них используются горизонтально-поворотные шлагбаумы. Данные железнодорожные переезды дежурным по переезду не обслуживаются.
Порядок закрытия и открытия горизонтально-поворотных шлагбаумов, а также включения и выключения светофорной сигнализации определяется локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.
38. Брусья автоматических и полуавтоматических шлагбаумов, а также электрошлагбаумов имеют стандартную длину (4, 6 или 8 м) и окрашиваются чередующимися полосами красного и белого цвета, наклоненными (если смотреть со стороны автомобильной дороги) вправо по горизонтали под углом от 45° до 50°. Ширина полос от 500 до 600 мм. Конец заградительного бруса шлагбаума должен иметь красную полосу шириной от 250 до 300 мм. Красные полосы окрашиваются светоотражающей краской. Допускается окрашивание красных полос не светоотражающей краской с установкой в центре красной полосы световозвращающих элементов красного цвета. Аналогичная окраска наносится на заградительные брусья запасных горизонтально-поворотных шлагбаумов ручного действия.
Автоматические, полуавтоматические шлагбаумы и электрошлагбаумы должны перекрывать не менее половины проезжей части автомобильной дороги с правой стороны по ходу движения транспортных средств. Левая сторона дороги, которая не перекрывается автоматическим, полуавтоматическим шлагбаумом или электрошлагбаумом, должна быть шириной не менее 3 м. Допускается установка шлагбаумов (одинарных или двойных), перекрывающих проезжую часть автомобильной дороги полностью.
39. Порядок оборудования и эксплуатации УЗП и ПТУ для предотвращения несанкционированного въезда транспортных средств на железнодорожных переездах, обслуживаемых дежурным по переезду, с интенсивным движением транспортных средств, а также скоростным движением поезда устанавливается локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.
Железнодорожные переезды, обслуживаемые дежурным по переезду, с движением поезда со скоростью более 140 км/ч оборудуются УЗП.
40. Механизированные шлагбаумы должны перекрывать всю проезжую часть автомобильной дороги и иметь сигнальные фонари, применяемые в темное время суток , а также в светлое время суток при плохой видимости и неблагоприятных погодных условиях. Сигнальные фонари, установленные и зафиксированные на заградительных брусьях механизированных шлагбаумов, должны подавать сигналы в сторону автомобильной дороги:
Абзац пятьдесят третий пункта 1.2 Правил дорожного движения Российской Федерации, утвержденных постановлением Совета Министров — Правительства Российской Федерации от 23 октября 1993 г. N 1090 (Собрание актов Президента и Правительства Российской Федерации, 1993, N 47, ст. 4531) (далее — ПДД).
1) при закрытом положении шлагбаумов — красные сигналы (огни);
2) при открытом положении шлагбаумов — прозрачно-белые сигналы (огни).
В сторону железнодорожного пути — контрольные прозрачно-белые сигналы (огни) как при открытом, так и при закрытом положении шлагбаумов.
41. Шлагбаумы должны быть установлены владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования с правой стороны на обочине автомобильной дороги с обеих сторон железнодорожного переезда, таким образом, чтобы их брусья при закрытом положении располагались на высоте от 1,00 до 1,25 м от поверхности проезжей части автомобильной дороги, при этом механизированные шлагбаумы должны быть расположены на расстоянии от 8,5 до 14,0 м от крайнего по пути следования рельса; автоматические, полуавтоматические шлагбаумы и электрошлагбаумы — на расстоянии не менее 6 — 10 м от крайнего по пути следования рельса в зависимости от длины заградительного бруса (4 — 8 м).
42. Для ограждения железнодорожного переезда при ремонте железнодорожного пути, сооружений и устройств железнодорожного транспорта должны использоваться автоматические, полуавтоматические шлагбаумы и электрошлагбаумы или запасные горизонтально-поворотные шлагбаумы ручного действия, установленные на расстоянии не менее 1 м от указанных шлагбаумов в сторону автомобильной дороги и перекрывающие всю проезжую часть дороги, которые должны иметь приспособления для фиксирования их в открытом и закрытом положениях и закрепления сигнального фонаря.
43. Нормальное положение автоматических и полуавтоматических шлагбаумов — открытое, а электрошлагбаумов и механизированных шлагбаумов — закрытое. На железнодорожных переездах с интенсивным движением транспортных средств локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования для электрошлагбаумов и механизированных шлагбаумов может устанавливаться нормальное открытое положение.
При нормальном закрытом положении шлагбаумов они открываются только для пропуска транспортных средств при отсутствии приближающегося поезда.
44. ТСОДД на железнодорожных переездах и правила их применения должны соответствовать требованиям подпунктов 5.2.5 — 5.2.7, 5.7.18 пункта 5.2, подпункта 5.7.18 пункта 5.7, подпунктов 6.2.3, 6.2.14 пункта 6.2, подпунктов 7.3.1, 7.3.7 пункта 7.3 ГОСТ Р 52289-2019.
45. Здания переездных постов для дежурных по переезду должны иметь выход вдоль железнодорожного пути в сторону автомобильной дороги. Выходы в сторону железнодорожного пути в зданиях переездных постов ограждаются перилами.
46. Электрическое освещение должны иметь все железнодорожные переезды I, II и III категорий, а при наличии продольных линий электроснабжения или постоянных источников электроснабжения — IV категории.
Освещенность в пределах железнодорожных переездов, находящихся в эксплуатации до их реконструкции, должна быть не менее:
для железнодорожных переездов I категории — 5 лк;
для железнодорожных переездов II категории — 3 лк;
для железнодорожных переездов III категории — 2 лк;
для железнодорожных переездов IV категории — 1 лк.
Перечень железнодорожных переездов, которые необходимо оборудовать прожекторными установками для осмотра проходящего поезда, устанавливается локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.
47. Электроснабжение устройств автоматической переездной светофорной сигнализации должно обеспечиваться по первой категории надежности электроснабжения от двух независимых взаимно резервирующих источников питания.
Перерыв в электроснабжении (при нарушении электроснабжения от одного из источников питания) допускается лишь на время автоматического восстановления питания.
В качестве второго, резервного источника энергоснабжения автоматической переездной светофорной сигнализации на железнодорожных переездах малоинтенсивных железнодорожных линий , по решению владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования, допускается использовать объекты по производству электрической энергии, функционирующие на основе использования возобновляемых источников энергии.
48. Железнодорожные переезды, обслуживаемые дежурным по переезду, должны оборудоваться устройствами поездной радиосвязи, прямой телефонной связью с дежурным по железнодорожной станции, а на участках с диспетчерской централизацией — с диспетчером поездным.
Вызов дежурного по переезду по телефонной связи дополняется наружным звонком (ревуном).
49. На железнодорожных переездах, не обслуживаемых дежурным по переезду, расположенных на перегонах (за исключением железнодорожных переездов, в участки приближения которых входят рельсовые цепи железнодорожных станций), на соединительных железнодорожных путях необщего пользования устанавливаются переездные светофоры с двумя красными сигнальными огнями и одним бело-лунным сигнальным огнем, дополненными звуковой сигнализацией для информирования пешеходов о запрещении движения через железнодорожный переезд.
Сигналы имеют следующие значения:
1) включен бело-лунный мигающий сигнальный огонь — автоматическая светофорная сигнализация включена и исправна — движение транспортных средств разрешено;
2) включены красные попеременно мигающие сигнальные огни — движение транспортных средств запрещено;
3) выключены красные и бело-лунный сигнальные огни — светофорная сигнализация выключена или неисправна.
50. На железнодорожных переездах, не обслуживаемых дежурным по переезду, расположенных на железнодорожных станциях, участках удаления от железнодорожных станций (если в участки приближения железнодорожных переездов входят рельсовые цепи железнодорожных станций), устанавливаются переездные светофоры с двумя красными сигнальными огнями, дополненными звуковой сигнализацией для информирования пешеходов о запрещении движения через железнодорожный переезд, имеющими следующие значения:
1) включены красные попеременно мигающие сигнальные огни — движение транспортных средств запрещено;
2) выключены красные сигнальные огни — движение транспортных средств допускается только после того, как водитель убедится в отсутствии приближающегося к железнодорожному переезду железнодорожного подвижного состава (поезда).
51. На железнодорожном переезде светофоры автоматической переездной светофорной сигнализации должны быть установлены владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования с правой стороны по направлению движения транспортных средств, а в отдельных случаях (условия видимости, интенсивность движения) на железнодорожном переезде должны быть установлены дополнительные светофорные головки или дублирующие переездные светофоры.
52. На автомобильных дорогах перед железнодорожными переездами, обслуживаемыми дежурным по переезду, устанавливаются переездные светофоры с двумя красными сигнальными огнями, дополненными автоматическими или полуавтоматическими шлагбаумами в виде заградительного бруса с дополнительными светоотражателями, преграждающими движение транспортных средств, и звуковой сигнализацией, которая включается на время перевода заградительных брусьев шлагбаумов в горизонтальное положение.
Переездные светофоры имеют следующие значения:
1) включены красные попеременно мигающие сигнальные огни независимо от положения шлагбаума — движение транспортных средств запрещено;
2) выключены красные сигнальные огни, брус шлагбаума поднят (находится в вертикальном положении) — разрешается движение транспортных средств.
53. В случае отключения автоматической переездной светофорной сигнализации или ее неисправности с железнодорожных переездов, оборудованных устройствами контроля работы автоматической переездной светофорной сигнализации, автоматически подается извещение о неисправности переездной сигнализации дежурному ближайшей железнодорожной станции, а на участках с диспетчерской централизацией — диспетчеру поездному:
1) «Авария», свидетельствующее о погасшем состоянии всех красных сигнальных огней хотя бы одного из светофоров для транспортных средств, а также при отсутствии основного и резервного электроснабжения автоматической переездной светофорной сигнализации;
2) «Неисправность», свидетельствующее о погасшем состоянии одного из красных сигнальных огней светофора для транспортных средств, а также отсутствии одного из источников электроснабжения автоматической переездной светофорной сигнализации.
Дежурный по железнодорожной станции или диспетчер поездной, получив извещение «Авария» или «Неисправность», делает запись о нарушении нормальной работы устройств автоматической переездной светофорной сигнализации в журнале осмотра железнодорожных путей, стрелочных переводов, устройств сигнализации, централизации и блокировки, связи и контактной сети и сообщает об этом дежурным соседних железнодорожных станций, владельцу инфраструктуры железнодорожного транспорта общего пользования или владельцу железнодорожных путей необщего пользования, осуществляющему техническое обслуживание автоматической переездной светофорной сигнализации.
Владелец инфраструктуры железнодорожного транспорта общего пользования или владелец железнодорожных путей необщего пользования, осуществляющий техническое обслуживание автоматической переездной светофорной сигнализации, принимает меры к восстановлению ее нормальной работы.
Дежурный по железнодорожной станции или диспетчер поездной, получив извещение «Авария», по радиосвязи незамедлительно передает сообщение машинистам поездов, следующих в направлении железнодорожного переезда, о неисправности автоматической переездной светофорной сигнализации и необходимости проследования железнодорожного переезда головой состава поезда со скоростью не более 20 км/ч — на не обслуживаемых дежурным по переезду, не более 40 км/ч — на обслуживаемых дежурным по переезду.
Предупреждения о неисправностях автоматической переездной светофорной сигнализации на поезд, имеющий остановку на железнодорожных станциях, передаются в соответствии с подпунктом 1 пункта 1 приложения N 15 к Инструкции по организации движения поездов и маневровой работе на железнодорожном транспорте Российской Федерации, содержащейся в приложении N 2 к ПТЭ.
54. Автоматическая переездная светофорная сигнализация должна обеспечивать подачу сигнала остановки в сторону автомобильной дороги за время, необходимое для заблаговременного освобождения железнодорожного переезда транспортными средствами до подхода поезда к железнодорожному переезду. Прекращение подачи сигнала остановки в сторону автомобильной дороги должно осуществляться после освобождения железнодорожного переезда поездом.
Абзац второй подпункта 4.1.2.2 пункта 4.1.2 ГОСТ 33893-2016 «Межгосударственный стандарт. Системы железнодорожной автоматики и телемеханики на железнодорожных переездах. Требования безопасности и методы контроля», введенного в действие приказом Росстандарта от 30 марта 2017 г. N 222-ст (М., «Стандартинформ», 2017).
55. При полном освобождении железнодорожного переезда железнодорожным подвижным составом (поездом) заградительные брусья автоматических шлагбаумов поднимаются в вертикальное положение, после чего красные сигнальные огни на светофорах выключаются.
56. При светофорной сигнализации на железнодорожных переездах, где не применяются технические решения по оборудованию их автоматической переездной светофорной сигнализацией, владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования должны устанавливаться специальные светофоры в сторону движения железнодорожного транспорта, сигнализирующие красным и лунно-белым сигнальными огнями. В этих случаях включение на специальном светофоре разрешающего лунно-белого сигнального огня железнодорожному подвижному составу (поезда) для проследования железнодорожного переезда возможно лишь после включения красных сигнальных огней на переездных светофорах и окончания выдержки расчетного времени на освобождение железнодорожного переезда транспортным средством. Указанная зависимость осуществляется автоматически при оборудовании железнодорожного переезда устройствами укороченного участка приближения или при нажатии кнопки на щитке переездной сигнализации.
57. Оборудование железнодорожных переездов устройствами переездной сигнализации осуществляется владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования, которому принадлежат устройства переездной сигнализации, в соответствии с Требованиями по оборудованию железнодорожных переездов устройствами переездной сигнализации, содержащимися в приложении N 1 к Условиям.
58. Для исключения поломки заградительного бруса шлагбаума в момент его опускания в случаях проследования крупногабаритных транспортных средств через железнодорожный переезд, на щитке управления предусматривается кнопка «Поддержание» («Открытие (Поддержание)»), при этом время ее нажатия для задержки опускания заградительного бруса шлагбаума не должно превышать 10 с.
На железнодорожных переездах, оборудованных полуавтоматическими шлагбаумами, кнопка «Поддержание» используется также для перевода заградительных брусьев шлагбаумов в открытое положение и выключения звуковых сигналов.
59. Железнодорожные переезды, обслуживаемые дежурным по переезду, со стороны железнодорожных путей общего пользования (необщего пользования), по каждому железнодорожному пути с двух сторон должны ограждаться заградительными светофорами , устанавливаемыми на расстоянии от 15 до 100 м от края проезжей части железнодорожного переезда.
В качестве заградительных светофоров допускается использовать входные , выходные , маршрутные и маневровые светофоры, расположенные на расстоянии не более 800 м и не менее 15 м от железнодорожного переезда, при условии видимости железнодорожного переезда локомотивной бригадой с места установки светофора.
На действующих железнодорожных переездах, расположенных на перегонах двухпутных участков для движения только по правильному железнодорожному пути , владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования локальным нормативным актом устанавливается порядок, при котором запрещающее показание заградительного светофора по правильному железнодорожному пути распространяется на поезда, следующие по неправильному железнодорожному пути .
Пункт 16 приложения N 1 к ПТЭ.
На участках с автоблокировкой при включении красных сигнальных огней заградительных светофоров должны автоматически включаться красные сигнальные огни на ближайших к железнодорожному переезду светофорах, а также выключаться кодирование сигналами автоматической локомотивной сигнализации участков приближения к железнодорожному переезду. Перед заградительными светофорами, установленными на участках, оборудованных полуавтоматической блокировкой, в случаях, когда видимость красного сигнального огня заградительного светофора менее 1000 м, должен устанавливаться предупредительный светофор к заградительному светофору, сигнализирующий желтым сигнальным огнем при включенном красном сигнальном огне на заградительном светофоре.
При отсутствии габарита для установки светофоров с правой стороны по решению владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования заградительные светофоры и предупредительные к ним устанавливают с левой стороны.
60. Щитки управления переездной сигнализацией устанавливаются снаружи поста дежурного по переезду в месте видимости железнодорожного пути и автомобильной дороги на подходах к железнодорожному переезду. На щитках управления в зависимости от типа переездной сигнализации размещаются кнопки и контрольные лампы (светодиоды). Их назначение и порядок использования определяется локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.
При двухэтажных постах на наружной стене первого этажа или на отдельной стойке устанавливается дополнительный щиток управления для включения заградительной переездной сигнализации.
Размещение на таком щитке дополнительных элементов контроля и управления, дублирующих показания контрольных ламп основного щитка, определяется проектной документацией, разработанной на оборудование железнодорожного переезда устройствами автоматики.
61. Для подачи сигналов при угрозе безопасности движения, повышения бдительности водителей транспортных средств или о необходимости оказания помощи дежурному по переезду в зависимости от местных условий на железнодорожных переездах допускается установка специальных средств сигнализации (проблесковый маячок и сирена).
Инструкции
III. Требования к устройству и оборудованию железнодорожных переездов
15. Все обустройства железнодорожных переездов должны соответствовать требованиям ПТЭ и технических регламентов.
На пересечениях автомобильных дорог с железнодорожными подъездными путями к предприятиям, складам и другим объектам, на которых не обеспечиваются условия видимости в соответствии с нормами обеспечения видимости поезда, приближающегося к железнодорожному переезду, приведенными в таблице 3 настоящих Условий, устанавливаются дорожные зеркала. Место установки дорожного зеркала и поворот поверхности отражателя по отношению к наблюдателю выбирают исходя из местных условий с учетом обеспечения видимости скрытого от наблюдателя участка дороги.
16. Не допускается на железнодорожных путях общего пользования открывать железнодорожные переезды:
1) I, II и III категорий;
2) на участках со скоростями движения поездов более 140 км/час;
3) IV категории при пересечении трех и более железнодорожных путей общего пользования, при пересечениях железнодорожных путей в выемках и других местах, где не обеспечены условия видимости (таблица 3 настоящий Условий), а также в случаях, когда требуется обслуживание железнодорожных переездов дежурным работником.
Не допускается открытие трамвайного и троллейбусного движения на эксплуатируемых железнодорожных переездах.
Открытие вновь автобусного движения на железнодорожных переездах допускается с разрешения владельца инфраструктуры или владельца железнодорожных путей необщего пользования при условии оборудования железнодорожного переезда переездной сигнализацией и решения комиссии, указанной в пункте 5 настоящих Условий.
На нерегулируемых железнодорожных переездах водителям транспортных средств, находящихся на удалении не более 50 м от ближнего рельса, должна быть обеспечена видимость приближающегося с любой стороны поезда в соответствии с нормами обеспечения видимости поезда, приближающегося к железнодорожному переезду, указанными в таблице 3 настоящих Условий.
Нормы обеспечения видимости поезда, приближающегося
к железнодорожному переезду
Скорость движения поезда, км/час
Расстояние видимости, м, не менее
Примечание: принимается скорость движения пассажирских поездов дальнего следования, а при их отсутствии — наибольшая из скоростей движения пригородных пассажирских поездов или грузовых поездов с порожними вагонами.
17. Железнодорожные переезды должны располагаться преимущественно на прямых участках железнодорожных путей и автомобильных дорог вне пределов выемок и мест, где не обеспечиваются условия видимости в соответствии с нормами, приведенными в таблице 3 настоящих Условий.
Пересечения железнодорожных путей автомобильными дорогами осуществляются преимущественно под прямым углом. При невозможности выполнения этого условия острый угол между пересекающимися железнодорожными путями и автомобильными дорогами составляет не менее 60 градусов. Действующие железнодорожные переезды, расположенные под более острым углом, переустраиваются при производстве реконструкции железнодорожных путей и (или) автомобильных дорог.
На нерегулируемых железнодорожных переездах для обеспечения безопасности движения железнодорожного подвижного состава и автотранспорта разрешается устанавливать горизонтально-поворотные шлагбаумы, перекрывающие полностью проезжую часть при производстве маневровых работ в зависимости от местных условий.
18. На железнодорожных переездах на протяжении не менее 10 м от крайнего рельса автомобильная дорога в продольном профиле должна иметь горизонтальную площадку или вертикальную кривую большого радиуса или уклон, обусловленный превышением одного рельса над другим, когда пересечение находится в кривом участке железнодорожного пути.
Продольный уклон подходов автомобильной дороги к железнодорожному переезду на протяжении не менее 20 м перед площадкой составляет не более 50 тысячных.
При реконструкции и строительстве новых автомобильных дорог подходы должны устанавливаться такими, чтобы на протяжении не менее 10 м от крайнего рельса автомобильная дорога в продольном профиле имела горизонтальную площадку.
Подходы автомобильной дороги к железнодорожному переезду на протяжении не менее 50 м следует проектировать с продольным уклоном не более 30 тысячных.
При подходах к железнодорожному переезду автомобильных грунтовых дорог (без твердого покрытия) до шлагбаума или при отсутствии шлагбаума на расстоянии не менее 10 м от ближайшего рельса по пути следования собственником (владельцем) этих участков дорог по согласованию с владельцами железнодорожных путей устраивается твердое покрытие.
19. Вновь создаваемые защитные лесные насаждения должны обеспечивать водителям транспортных средств на расстоянии 50 м и менее от железнодорожного переезда видимость приближающегося к нему поезда на расстоянии не менее 500 м.
20. Ширина проезжей части железнодорожного переезда должна быть равна ширине проезжей части автомобильной дороги, но не менее 6 м, а ширина настила в местах прогона скота — не менее 4 м.
Настил железнодорожного переезда должен соответствовать конструкции, утвержденной владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования.
Величины возвышения междурельсового настила над верхом рельсов, отклонения верха головки рельса железнодорожных путей, расположенных в пределах проезжей части, относительно поверхности покрытия и отдельные углубления и впадины в покрытии междурельсового пространства (настиле) должны соответствовать требованиям технических регламентов.
В зависимости от конструкции настила, для обеспечения беспрепятственного прохода колесных пар железнодорожного подвижного состава в пределах настила могут укладываться контррельсы. Их концы на длине 50 см отгибаются внутрь колеи на 25 см. Ширину желоба устанавливается в пределах 75 — 110 мм, а глубина — не менее 45 мм.
21. На железнодорожных переездах, обслуживаемых дежурным работником, внутри колеи каждого железнодорожного пути (на однопутных участках — с обеих сторон) на расстоянии 0,75 — 1,0 м от настила закрепляют приспособления в виде металлических трубок для установки переносных сигналов остановки поезда (красного щита, фонаря), а также приспособления для определения нижнего негабарита железнодорожного подвижного состава (рис. 1).
Рис. 1. Приспособление для обнаружения нижнего негабарита в поездах:
1 — деревянная планка размером 140 x 1300 x 15 мм; 2 — болт или валик; 3 — металлический штырь; 4 — шпала.
1. От вертикального и горизонтального смещения деревянная планка закрепляется одним болтом с гайкой или валиком со шплинтом.
2. На железнодорожном пути с железобетонными шпалами штыри забиваются в деревянную шпалу, уложенную в шпальный ящик.
22. Стойки шлагбаумов, мачты светофоров переездной сигнализации, ограждений, перил и направляющих (сигнальных) столбиков устанавливают на расстоянии не менее 0,75 м от края проезжей части автомобильной дороги. Направляющие (сигнальные) столбики устанавливаются с обеих сторон железнодорожного переезда на расстоянии от 2,5 до 16 м от крайних рельсов через каждые 1,5 м.
В населенных пунктах при наличии проездов, ведущих на территории организаций или улицы населенных пунктов, в границах железнодорожных переездов, установка направляющих (сигнальных) столбиков производится владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования.
23. Для прогона скота на железнодорожных переездах устанавливаются перила или ограждения барьерного типа из железобетона, дерева или металла высотой 1,2 м, а к запасным шлагбаумам подвешиваются заградительные сетки.
24. Ограждения железнодорожных переездов окрашивают в соответствии с требованиями технических регламентов.
25. На подходах к железнодорожным переездам со стороны автомобильной дороги ТСОДД устанавливают на основании ПОДД.
26. Обустройство железнодорожных переездов и участков автомобильных дорог на подходах к ним ТСОДД и информационными щитами при строительстве железнодорожных переездов и проведении ремонтных работ, а также обустройство участков автомобильных дорог при закрытии железнодорожных переездов (информирование участников дорожного движения) осуществляется за счет инициатора проведения данных работ.
27. При расположении железнодорожных переездов в населенных пунктах и на подходах к ним автомобильной дороги, имеющей тротуары, железнодорожные переезды обустраиваются пешеходными дорожками владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования.
28. Железнодорожные переезды, оборудованные устройством заграждения от несанкционированного въезда на железнодорожный переезд транспортного средства, должны обустраиваться пешеходной дорожкой, а также информационными щитами на подходах к железнодорожному переезду с предупреждением водителей о наличии на железнодорожном переезде дополнительных устройств, предотвращающих въезд автотранспорта на железнодорожный переезд.
Устройства заграждения железнодорожного переезда устанавливаются в проезжую часть автомобильной дороги на одном уровне с ее покрытием. После опускания шлагбаумов должен обеспечиваться подъем плиты УЗП в сторону приближающегося автотранспорта на высоту 0,45 м +/- 0,05 м, полностью перегораживая проезжую часть автомобильной дороги. Конструкция УЗП должна обеспечивать перевод в горизонтальное положение плит под воздействием колес автотранспорта для освобождения переезда. Устройства УЗП не должны допускать подъем плиты при нахождении в ее зоне автотранспортного средства.
29. На подходах к железнодорожным переездам со стороны железной дороги устанавливаются постоянные предупредительные сигнальные знаки «С» о подаче машинистами поездов свистка.
Сигнальные знаки «С» устанавливают с правой стороны по ходу движения поездов на расстоянии 500 — 1500 м, а на перегонах, где обращаются поезда со скоростями более 120 км/час — на расстоянии 800 — 1500 м. Перед железнодорожными переездами необщего пользования сигнальные знаки «С» устанавливаются на расстоянии 100 — 300 м в зависимости от местных условий.
Перед железнодорожными переездами без дежурных с неудовлетворительными условиями видимости, кроме того, должны устанавливаться дополнительные сигнальные знаки «С» на расстоянии 250 м от железнодорожного переезда (на перегонах, где обращаются поезда со скоростью более 120 км/час, — на расстоянии 400 м).
30. При наличии на железнодорожном переезде переездной сигнализации знаки 1.3.1 «Однопутная железная дорога» или 1.3.2 «Многопутная железная дорога» устанавливаются на одной опоре со светофорами, а при ее отсутствии — на расстоянии 6 — 10 м от ближнего рельса.
31. Перед нерегулируемыми железнодорожными переездами если водителям транспортных средств, находящимся на удалении не более 50 м от ближнего рельса, не обеспечена видимость поезда на расстоянии, равном расчетному расстоянию видимости дороги (таблица 3 настоящих Условий), на расстоянии 10 м до ближайшего рельса устанавливается дорожный знак приоритета 2.5 «Движение без остановки запрещено».
Перед нерегулируемыми железнодорожными переездами, если водителям транспортных средств, находящихся на удалении не более 50 м от ближнего рельса, не обеспечена видимость поезда на расстоянии, равном расчетному расстоянию видимости дороги (таблица 3 настоящих Условий), до их переустройства в целях повышения безопасности движения владелец инфраструктуры или владелец железнодорожных путей необщего пользования устанавливает постоянное ограничение скорости движения поездов.
32. На подходах к месту для прогона скота на расстоянии 20 м от крайних рельсов устанавливаются таблички: «Берегись поезда! Место прогона скота», а на расстоянии 3 — 4 м от крайнего рельса поперек дорожек для прогона скота — столбики для предотвращения выезда на железнодорожный путь транспортных средств.
Обустройство и содержание мест прогона скота осуществляется за счет инициатора его устройства.
33. На электрифицированных железнодорожных линиях с обеих сторон железнодорожного переезда устанавливаются дорожные запрещающие знаки 3.13 «Ограничение высоты» с цифрой на знаке «4,5 м» на расстоянии не менее 5 м от шлагбаума, а при их отсутствии — не менее 14 м от крайнего рельса.
34. На подходах к железнодорожным переездам со стороны автомобильных дорог перед шлагбаумами, а где их нет — перед дорожным предупреждающим знаком 1.3.1 «Однопутная железная дорога» или 1.3.2 «Многопутная железная дорога» на основании ПОДД устанавливаются предупреждающие знаки 1.1 «Железнодорожный переезд со шлагбаумом» или 1.2 «Железнодорожный переезд без шлагбаума» на расстоянии 150 — 300 м, а в населенных пунктах и на подходах к железнодорожным переездам необщего пользования — на расстоянии 50 — 100 м от крайнего рельса и другие дорожные знаки.
Знаки 1.1 «Железнодорожный переезд со шлагбаумом» и 1.2 «Железнодорожный переезд без шлагбаума» должны дублироваться на автомобильных дорогах с двумя и более полосами для движения в одном направлении, а также на дорогах с одной полосой, если расстояние видимости железнодорожного переезда вне населенных пунктов менее 300 м, а в населенных пунктах — менее 100 м.
35. Железнодорожные переезды, обслуживаемые дежурным работником, оборудуются шлагбаумами, а дежурство на них устанавливается, как правило, круглосуточно.
Некруглосуточная работа железнодорожных переездов может устанавливаться на железнодорожных переездах необщего пользования, а также на железнодорожных переездах общего пользования, расположенных на малоинтенсивных участках железнодорожных путей. При этом исключается доступ посторонних лиц к щиткам управления автоматической переездной сигнализацией и УЗП.
Перед прекращением работы железнодорожного переезда автоматические (полуавтоматические, электрические) шлагбаумы устанавливаются дежурным работником в горизонтальное положение, а запасные шлагбаумы, полностью перекрывающие проезжую часть автомобильной дороги, устанавливаются в заградительное положение и запираются замком.
Перечень железнодорожных переездов, работающих некруглосуточно, и часы их работы устанавливаются владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования по согласованию с органами исполнительной власти соответствующих субъектов Российской Федерации и (или) местного самоуправления, владельцем автомобильной дороги, на участке которой расположены железнодорожные переезды.
Железнодорожные переезды, расположенные на малоинтенсивных железнодорожных путях и оборудованные горизонтально-поворотными шлагбаумами, должны оборудоваться владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования светофорной сигнализацией, управляемой составительской или локомотивной бригадой. До оборудования железнодорожных переездов светофорной сигнализацией горизонтально-поворотные шлагбаумы сохраняются, и такие железнодорожные переезды дежурным работником не обслуживаются.
Порядок закрытия и открытия горизонтально-поворотных шлагбаумов или включение и выключение светофорной сигнализации определяется владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования.
36. Железнодорожные переезды, расположенные вблизи помещений дежурных стрелочных постов, дежурных по железнодорожной станции (посту), могут обслуживаться работниками владельца инфраструктуры или владельца железнодорожных путей необщего пользования в порядке, установленном владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования.
Указанные работники допускаются к выполнению обязанностей дежурного работника, обслуживающего железнодорожный переезд, в соответствии с ПТЭ.
37. Брусья автоматических и полуавтоматических шлагбаумов, а также электрошлагбаумов должны быть снабжены световозвращающими устройствами красного цвета либо окрашены световозвращающей краской и иметь стандартную длину 4, 6 или 8 м.
Автоматические, полуавтоматические шлагбаумы и электрошлагбаумы должны перекрывать не менее половины проезжей части автомобильной дороги с правой стороны по ходу движения транспортных средств. Левая сторона дороги шириной не менее 3 м не перекрывается. При необходимости допускается установка указанных шлагбаумов, перекрывающих всю ширину проезжей части.
38. На железнодорожных переездах, обслуживаемых дежурным работником, с интенсивным движением транспортных средств, а также скоростным движением пассажирских поездов могут применяться УЗП и противотаранные устройства для предотвращения несанкционированного въезда транспортных средств. Порядок оборудования и эксплуатации УЗП и противотаранных устройств устанавливает владелец инфраструктуры или владелец железнодорожных путей необщего пользования.
Железнодорожные переезды, обслуживаемые дежурным работником, с движением поездов со скоростью более 140 км/час должны быть оборудованы УЗП.
39. Механизированные шлагбаумы должны перекрывать всю проезжую часть автомобильной дороги и иметь сигнальные фонари, применяемые в темное время суток, а также днем при плохой видимости (туман, метель и другие неблагоприятные условия). Сигнальные фонари, установленные на заградительных брусьях механизированных шлагбаумов, должны подавать сигналы в сторону автомобильной дороги:
1) при закрытом положении шлагбаумов — красные сигналы (огни);
2) при открытом положении шлагбаумов — прозрачно-белые сигналы (огни).
В сторону железнодорожного пути — контрольные прозрачно-белые сигналы (огни) как при открытом, так и при закрытом положении шлагбаумов.
40. Шлагбаумы устанавливают с правой стороны на обочине автомобильной дороги с обеих сторон железнодорожного переезда, чтобы их брусья при закрытом положении располагались на высоте 1 — 1,25 м от поверхности проезжей части автомобильной дороги. При этом механизированные шлагбаумы располагаются на расстоянии не менее 8,5 и не более 14 м от крайнего рельса; автоматические, полуавтоматические шлагбаумы и электрошлагбаумы — на расстоянии не менее 6, 8 или 10 м от крайнего рельса в зависимости от длины заградительного бруса (4, 6 или 8 м).
41. Для ограждения железнодорожного переезда при производстве ремонта железнодорожного пути, сооружений и устройств железнодорожного транспорта должны использоваться запасные горизонтально-поворотные шлагбаумы ручного действия, установленные на расстоянии не менее 1 м от основных шлагбаумов в сторону автомобильной дороги и перекрывающие всю проезжую часть дороги. Эти шлагбаумы должны иметь приспособления для закрепления их в открытом и закрытом положениях и навешивания сигнального фонаря.
42. Заградительные брусья шлагбаумов (основных и запасных) окрашивают чередующимися полосами красного и белого цвета, наклоненными (если смотреть со стороны автомобильной дороги) вправо по горизонтали под углом 45 — 50 градусов. Ширина полос — 500 — 600 мм. Конец заградительного бруса должен иметь красную полосу шириной 250 — 300 мм.
43. Нормальное положение автоматических и полуавтоматических шлагбаумов открытое, а электрошлагбаумов и механизированных шлагбаумов — закрытое. В отдельных случаях на железнодорожных переездах с интенсивным движением транспортных средств нормальное положение электрошлагбаумов и механизированных шлагбаумов владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования может быть установлено открытое.
При нормально закрытом положении шлагбаумов они открываются только для пропуска транспортных средств при отсутствии приближающегося поезда.
44. Для разделения транспортных потоков противоположных направлений (осевая линия) на автомобильных дорогах, имеющих две или три полосы движения в обоих направлениях, перед железнодорожными переездами наносится разметка 1.1 на протяжении 100 м от ближнего рельса.
Разметка 1.12 «Стоп-линия» наносится на расстоянии не менее 5 м от шлагбаума или светофора, а при их отсутствии — на расстоянии не менее 10 м от ближнего рельса в одном створе со знаком 2.5 «Движение без остановки запрещено».
Для обозначения границ полос движения при их числе две или более для одного направления движения перед железнодорожными переездами не менее чем за 20 м при допускаемой скорости движения автотранспортных средств не более 60 км/час и 40 м — при скорости более 60 км/час от разметки 1.12 «Стоп-линии» наносится разметка 1.3.
45. На железнодорожных переездах, обслуживаемых дежурными работниками, должны быть построены помещения для дежурных работников — здания переездных постов с выходом вдоль железнодорожного пути в сторону автомобильной дороги. Выходы в сторону железнодорожного пути в зданиях переездных постов ограждаются перилами.
46. Электрическое освещение должны иметь все железнодорожные переезды I, II и III категорий, а также IV категории при наличии продольных линий электроснабжения или других постоянных источников электроснабжения.
Освещенность в пределах железнодорожных переездов, находящихся в эксплуатации до их реконструкции, должна быть не менее:
- для железнодорожных переездов I категории — 5 лк;
- для железнодорожных переездов II категории — 3 лк;
- для железнодорожных переездов III категории — 2 лк;
- для железнодорожных переездов IV категории — 1 лк.
Владелец инфраструктуры или владелец железнодорожных путей необщего пользования утверждает перечень железнодорожных переездов, которые необходимо оборудовать прожекторными установками для осмотра проходящих поездов. На железнодорожных переездах, расположенных на скоростных автомобильных дорогах и магистральных улицах общегородского значения, устанавливаются светильники.
47. Электроснабжение устройств переездной сигнализации должно обеспечиваться по первой категории надежности электроснабжения от двух независимых взаимно резервирующих источников питания. При наличии одного источника энергоснабжения на железнодорожных переездах предусматривается аккумуляторный резерв для питания переездных и заградительных светофоров в случае отсутствия основного (резервного) электроснабжения. Перерыв в электроснабжении (при нарушении электроснабжения от одного из источников питания) допускается лишь на время автоматического восстановления питания. При этом на перегонах для устройств автоматической светофорной сигнализации на участках, оборудованных автоматической блокировкой с централизованным расположением аппаратуры, а также на участках с автоматической и полуавтоматической блокировкой с рельсовыми цепями постоянного тока, должен предусматриваться аккумуляторный резерв с длительностью непрерывной работы не менее восьми часов при условии, что электропитание не отключалось в предыдущие 36 часов.
48. Железнодорожные переезды, обслуживаемые дежурным работником, должны быть оборудованы устройствами поездной радиосвязи, прямой телефонной связью с дежурным по железнодорожной станции или постом электрической централизации, а на участках с диспетчерской централизацией — с диспетчером поездным.
Вызов дежурного работника или работника, исполняющего его обязанности, по телефонной связи дополняется наружным звонком (ревуном).
49. На железнодорожных переездах, не обслуживаемых дежурным работником, расположенных на перегонах (за исключением участков удаления от железнодорожных станций), оборудованных автоматической блокировкой, как правило, устанавливаются переездные светофоры с двумя красными и одним бело-лунным сигналами (огнями), дополненными звуковой сигнализацией для информирования пешеходов о запрещении движения через железнодорожный переезд, имеющими следующие значения:
1) включен бело-лунный сигнал (огонь) — автоматическая светофорная сигнализация включена и исправна — движение транспортных средств разрешено;
2) включены красные, попеременно мигающие сигналы (огни) — движение транспортных средств запрещено;
3) красные и бело-лунный сигналы (огни) выключены — светофорная сигнализация выключена или неисправна.
50. На железнодорожных переездах, не обслуживаемых дежурным работником, расположенных на железнодорожных станциях, участках удаления от железнодорожных станций, устанавливаются переездные светофоры с двумя красными, попеременно мигающими сигналами (огнями), дополненными звуковой сигнализацией для информирования пешеходов о запрещении движения через железнодорожный переезд, имеющими следующие значения:
1) включены красные, попеременно мигающие сигналы (огни) — движение транспортных средств запрещено;
2) красные сигналы (огни) выключены — движение транспортных средств допускается только после того, как водитель убедится в отсутствии приближающегося к железнодорожному переезду поезда.
51. Светофоры переездной сигнализации устанавливают с правой стороны по направлению движения транспортных средств. В отдельных случаях (условия видимости, интенсивность движения) устанавливаются дополнительные светофорные головки или дублирующие переездные светофоры.
52. На автомобильных дорогах перед железнодорожными переездами, обслуживаемыми дежурным работником, устанавливаются переездные светофоры с двумя попеременно мигающими красными сигналами (огнями), дополненными автоматическими или полуавтоматическими шлагбаумами в виде заградительного бруса с дополнительными сигнальными (светоотражателями), преграждающими движение транспортных средств, и звуковой сигнализацией для информирования о запрещении движения через железнодорожный переезд, имеющими следующие значения:
1) включены красные, попеременно мигающие сигналы (огни), независимо от положения шлагбаума — движение транспортных средств запрещено;
2) красные сигналы (огни) выключены, брус шлагбаума поднят (находится в вертикальном положении) — разрешается движение транспортных средств.
53. В случае отключения сигнализации или ее неисправности дежурному ближайшей железнодорожной станции или диспетчеру поездному на участках с диспетчерской централизацией автоматически подается извещение о неисправности переездной сигнализации:
а) извещение «Авария» — свидетельствующее о погасшем состоянии всех ламп красных огней хотя бы одного из светофоров для автотранспорта, а также при отсутствии основного и резервного электроснабжения автоматической переездной сигнализации;
б) извещение «Неисправность» — свидетельствующее о погасшем состоянии одной из ламп светофора для автотранспорта, а также отсутствии одного из источников электроснабжения автоматической переездной сигнализации.
Дежурный по железнодорожной станции или диспетчер поездной, получив извещение «Авария» или «Неисправность», должен сделать запись о нарушении нормальной работы устройств переездной сигнализации в журнале осмотра железнодорожных путей, стрелочных переводов, устройств СЦБ, связи и контактной сети и сообщить об этом дежурным соседних железнодорожных станций, владельцу инфраструктуры или владельцу железнодорожных путей необщего пользования, обеспечивающему эксплуатацию переездной сигнализации.
Владельцы инфраструктуры или владельцы железнодорожных путей необщего пользования, обеспечивающие эксплуатацию переездной сигнализации, должны принять меры к восстановлению нормальной работы устройств переездной сигнализации.
Дежурный по железнодорожной станции или диспетчер поездной, получив извещение «Авария», по радиосвязи в установленном порядке немедленно передает сообщение машинистам поездов, следующих в направлении железнодорожного переезда, о неисправности переездной сигнализации и необходимости проследования его головой поезда с особой бдительностью и скоростью не более 20 км/час на не обслуживаемых дежурным работником и не более 40 км/час на железнодорожных переездах, обслуживаемых дежурным работником.
На поезда, имеющие остановку на железнодорожных станциях, о неисправностях переездной сигнализации выдаются письменные предупреждения в соответствии с ПТЭ.
54. Автоматическая светофорная сигнализация должна обеспечивать подачу сигнала остановки в сторону автомобильной дороги за время, необходимое для заблаговременного освобождения железнодорожного переезда автотранспортными средствами до подхода поезда к железнодорожному переезду. Прекращение подачи сигнала остановки в сторону автомобильной дороги должно осуществляться после освобождения железнодорожного переезда поездом.
55. При полном освобождении железнодорожного переезда поездом заградительные брусья автоматических шлагбаумов поднимаются в вертикальное положение, после чего красные сигналы (огни) на светофорах выключаются.
56. При светофорной сигнализации на железнодорожных переездах, где не могут быть реализованы технические решения по оборудованию их автоматической светофорной сигнализацией, должны устанавливаться специальные светофоры в сторону железнодорожного транспорта, сигнализирующие красным и лунно-белым сигналом (огнем). В этих случаях включение на специальном светофоре разрешающего лунно-белого сигнала (огня) поезду (маневровому составу) для проследования железнодорожного переезда возможно лишь после включения красных сигналов (огней) на переездных светофорах. Указанная зависимость осуществляется автоматически при возможности устройства укороченного участка приближения или при нажатии кнопки на щитке переездной сигнализации.
57. Оборудование железнодорожных переездов устройствами переездной сигнализации осуществляется владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования в соответствии с Основными требованиями по оборудованию железнодорожных переездов устройствами переездной сигнализации (приложение N 1 к настоящим Условиям).
58. На железнодорожных переездах, расположенных в пределах или вблизи железнодорожных станций и оборудованных переездной сигнализацией, дежурные по железнодорожной станции должны минимизировать время между открытием выходных сигналов и отправлением поездов, чтобы обеспечить минимальные транспортные задержки при пересечении железнодорожного переезда и исключить создание «заторовых» ситуаций автотранспорта на данном железнодорожном переезде.
При возникновении неисправностей устройств автоматики, регулирование движения поездов, отправление поездов по правильному и неправильному железнодорожным путям, порядок оповещения дежурного работника, обслуживающего железнодорожный переезд об этом, а также информирование машиниста поезда о необходимых условиях проследования железнодорожного переезда устанавливаются владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования.
59. Для исключения поломки заградительного бруса шлагбаума в момент его опускания, в случаях проследования крупногабаритных автомобилей через железнодорожный переезд, на щитке управления предусматривается кнопка «Поддержание» («Открытие/Поддержание»), при этом время ее нажатия для задержки опускания бруса не должно превышать 10 секунд.
На железнодорожных переездах, оборудованных полуавтоматическими шлагбаумами, кнопка «Поддержание» используется также для открытия заградительных брусьев шлагбаумов: дежурный работник, нажимая на эту кнопку после проследования поезда через железнодорожный переезд и освобождения участка приближения, включает шлагбаум для перевода его в открытое положение и выключения акустических сигналов.
60. Железнодорожные переезды, обслуживаемые дежурным работником, со стороны железной дороги, по каждому железнодорожному пути с двух сторон должны ограждаться заградительными светофорами, устанавливаемыми на расстоянии 15 — 100 м от кромки проезжей части железнодорожного переезда. В качестве заградительных светофоров допускается использовать входные, выходные, маршрутные и маневровые светофоры, расположенные на расстоянии не более 800 м и не менее 15 м от железнодорожного переезда, при условии видимости железнодорожного переезда локомотивной бригадой с места установки светофора. Установка заградительных светофоров для движения по неправильному железнодорожному пути допускается с левой стороны.
На действующих железнодорожных переездах, расположенных на перегонах двухпутных участков для движения только по правильному железнодорожному пути, владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования устанавливается порядок, при котором запрещающее показание заградительного светофора по правильному железнодорожному пути распространяется на поезда, следующие по неправильному железнодорожному пути.
На участках с автоблокировкой при включении красных огней заградительных светофоров должны автоматически включаться красные огни на ближайших к железнодорожному переезду светофорах, а также выключаться кодирование сигналами автоматической локомотивной сигнализации участков приближения к железнодорожному переезду. Перед заградительными светофорами железных дорог, оборудованных полуавтоматической блокировкой, в случаях, когда видимость красного сигнала (огня) заградительного светофора менее 1000 м, должен устанавливаться предупредительный светофор к заградительному светофору, сигнализирующий желтым огнем при включенном красном огне на заградительном светофоре. При погашенном огне основного заградительного светофора предупредительный к нему светофор не горит и сигнального значения в этом состоянии не имеет.
61. Щитки управления переездной сигнализацией устанавливают снаружи поста дежурного по переезду работника в месте хорошей видимости железнодорожного пути и автомобильной дороги на подходах к железнодорожному переезду. На щитках управления в зависимости от типа переездной сигнализации размещаются кнопки и контрольные лампы (светодиоды). Их назначение и порядок пользования определяются проектной документацией и содержатся в инструкции владельца инфраструктуры или железнодорожных путей необщего пользования по эксплуатации железнодорожного переезда.
При двухэтажных постах на наружной стене первого этажа или на отдельной стойке устанавливается дополнительный щиток управления для включения заградительной сигнализации.
62. Для подачи сигналов при угрозе безопасности движения, повышения бдительности водителей автотранспортных средств или о необходимости оказания помощи дежурному работнику, обслуживающему железнодорожный переезд, в зависимости от местных условий на железнодорожных переездах допускается установка специальных средств сигнализации (проблесковый маячок и сирена).
Что не перекрывается автоматическими полуавтоматическими и электрошлагбаумами
1. 09.00.00.00 Предпринимательство и хозяйственная деятельность / 09.15.00.00 Транспорт / 09.15.03.00 Железнодорожный транспорт / 09.15.03.01 Общие положения]
1. Экономика / Транспорт. Дорожное хозяйство. Безопасность движения и полетов]
«Узбекистон темир йуллари»
Председатель Государственной акционерной
Управления ГАИ МВД
Комментарий LexUz
1. Транспорт / Водитель]
1. Дорога / Дорога]
1. Транспорт / Поезд]
1. Дорога / Шлагбаум]
1. Дорога / Железнодорожные переезды]
К О Э Ф Ф И Ц И Е Н Т Ы
приведения интенсивности движения различных
транспортных средств к легковому автомобилю.
Типы транспортных средств
2-я прицепами и сельскохозяйственные машины
1. При промежуточных значениях грузоподъемности транспортных средств коэффициенты приведения следует определять интерполяцией.
2. Коэффициенты приведения для автобусов и специальных автомобилей следует принимать как для базовых автомобилей соответствующей грузоподъемности.
3. Коэффициенты проведения для грузовых автомобилей и автопоездов следует увеличивать в 1,2 раза при пересеченной и горной местности.
